Mit der Linux-basierten Router-Distribution IPCop ist es sehr leicht, zwei Netzwerke mittels IPsec-VPN über das Internet miteinander zu verbinden. Für die Authentifizierung und Verschlüsselung kann sowohl ein pre-shared Key als auch Zertifikate verwendet werden.

Voraussetzungen

Die IP-Bereiche der beiden zu koppelnden Netze dürfen nicht identisch sein oder überlappen. Das bedeutet, die Netze müssen unterschiedlich sein. Beispiel:

Standort A: 192.168.1.0/255.255.255.0
Standort B: 192.168.2.0/255.255.255.0

Bei beiden IPCops muss zuerst der IPsec-Dienst aktiviert werden:

• Am IPCop anmelden.
• “VPNs – IPsec” anklicken.

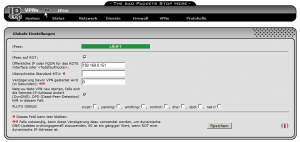

• Im Abschnitt “Globale Einstellungen” “IPsec auf ROT” aktivieren, den (Dyn-)DNS-Namen oder die statische öffentliche IP-Adresse des jeweiligen Anschlusses eingeben und auf “Speichern” klicken.

Netz-zu-Netz-IPsec-VPN mit pre-shared Key

• Am IPCop anmelden.
• “VPNs – IPsec” anklicken.

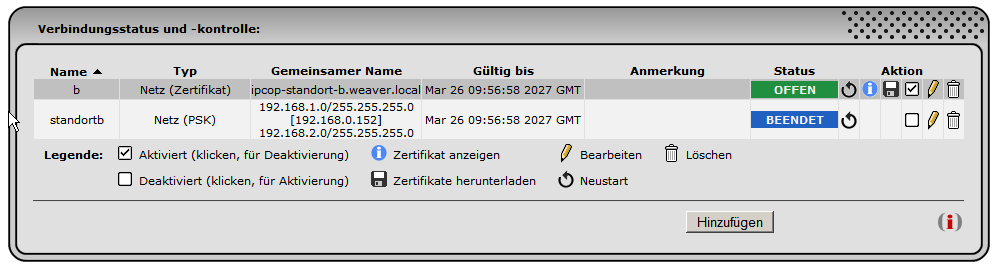

• Im Abschnitt “Verbindungsstatus und -kontrolle” auf “Hinzufügen” klicken.
• “Netz-zu-Netz Virtual Private Network” auswählen.
• Einen Namen in Kleinbuchstaben und ohne Sonderzeichen eingeben, unter “Remote Host/IP” den (Dyn-)DNS-Namen oder die satische öffentliche IP-Adresse des entfernten IPCops und unter “Remote Subnetz” das entfernte IP-Netz eingeben. Im Abschnitt “Authentifizierung” den pre-shared Key auswählen und eingeben.

Auf dem entfernten IPCop sind die gleiche Einstellungen vorzunehmen, nur das dort die Angaben für lokales und remote Subnetz getauscht sind. Der pre-shared Key muss auf beiden IPCops identisch sein. Sobald die Konfiguration abgeschlossen ist, wird die VPN-Verbindung aufgebaut.

Netz-zu-Netz-IPsec-VPN mit Zertifikaten

Zuerst muss auf beiden IPCops eine CA (Certificate Authority) eingerichtet werden.

• Am IPCop anmelden.
• “VPNs – CA” anklicken.
• “Erzeuge Root- und Host-Zertifikate” anklicken.
• Mindestens einen Namen eingeben und auf “Erzeuge Root- und Host-Zertifikate” klicken. Dieser Vorgang kann je nach Hardware einen Moment dauern.
• Sobald die Zertifikate erzeugt wurden, das Host-Zertifikat mit einem Klick auf das Disketten-Symbol exportieren bzw. abspeichern.
• Nun auf sicherem Wege die Host-Zertifikate der IPCops austauschen. D.h. das Host-Zertifikat von Standort A zu Standort B kopieren und umgekehrt der gleiche Vorgang.

• Nun auf “VPNs – IPsec” klicken.
• Im Abschnitt “Verbindungsstatus und -kontrolle” auf “Hinzufügen” klicken.
• “Netz-zu-Netz Virtual Private Network” auswählen.

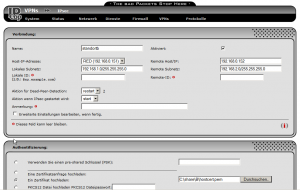

• Einen Namen in Kleinbuchstaben und ohne Sonderzeichen eingeben, unter “Remote Host/IP” den (Dyn-)DNS-Namen oder die statische öffentliche IP-Adresse des entfernten Routers und unter “Remote Subnetz” das entfernte IP-Netz eingeben. Im Abschnitt “Authentifizierung” “Ein Zertifikat hochladen” auswählen und die Host-Zertifikat-Datei des entfernten IPCops hochladen.

Sobald die Konfiguration abgeschlossen ist, wird die VPN-Verbindung aufgebaut.

In der Regel bzw. in der Praxis wird meist zuerst mittels pre-shared Key die grundsätzliche Verbindung getestet, bevor man die Zertifikate ausstellt und verteilt.
