Mit draw.io/diagrams.net Diagramme und Pläne erstellen

Mit diagrams.net (besser bekannt unter der vorigen Bezeichnung draw.io) können Diagramme und Pläne einfach und schnell erstellt werden. Von Vorteil ist, das dies sowohl online im Browser sowie offline bzw. lokal und darüber hinaus plattform-unabhängig möglich ist.

Online unter https://app.diagrams.net/?src=about direkt im Browser oder offline/lokal nach einem Download unter https://get.diagrams.net/ als Installationsdatei oder (als quasi) portable App kann es direkt losgehen.

Bemerkung zu “Windows No Installer”: Während die Anwendung an sich so portable ist, werden die Einstellungen bei Windows unter “%appadata%\draw.io” lokal abgelegt. Das bedeutet die Einstellungen sind erstmal nicht portable. Möchte man selbst festlegen, wo die Daten gespeichert werden geht dies wie folgt:

draw.io-23.1.5-windows-no-installer.exe --user-data-dir=<Pfad>

Um die Einstellungen portable zu machen erstellt man einen Unterordner “data” an dem Ort wo sich die *.exe-Datei befindet und startet die Anwendung fortan wie folgt:

draw.io-23.1.5-windows-no-installer.exe --user-data-dir=%cd%\data

Bei der Online-Variante wählt man zuerst aus wo die Daten gespeichert werden sollen, hier stehen diverse Cloud-Dienste oder der lokale Computer zur Auswahl. Erstellt man ein neues Diagramm kann man neben einer leeren Datei aus einer Vielzahl von Beispielen bzw. Vorlagen wählen:

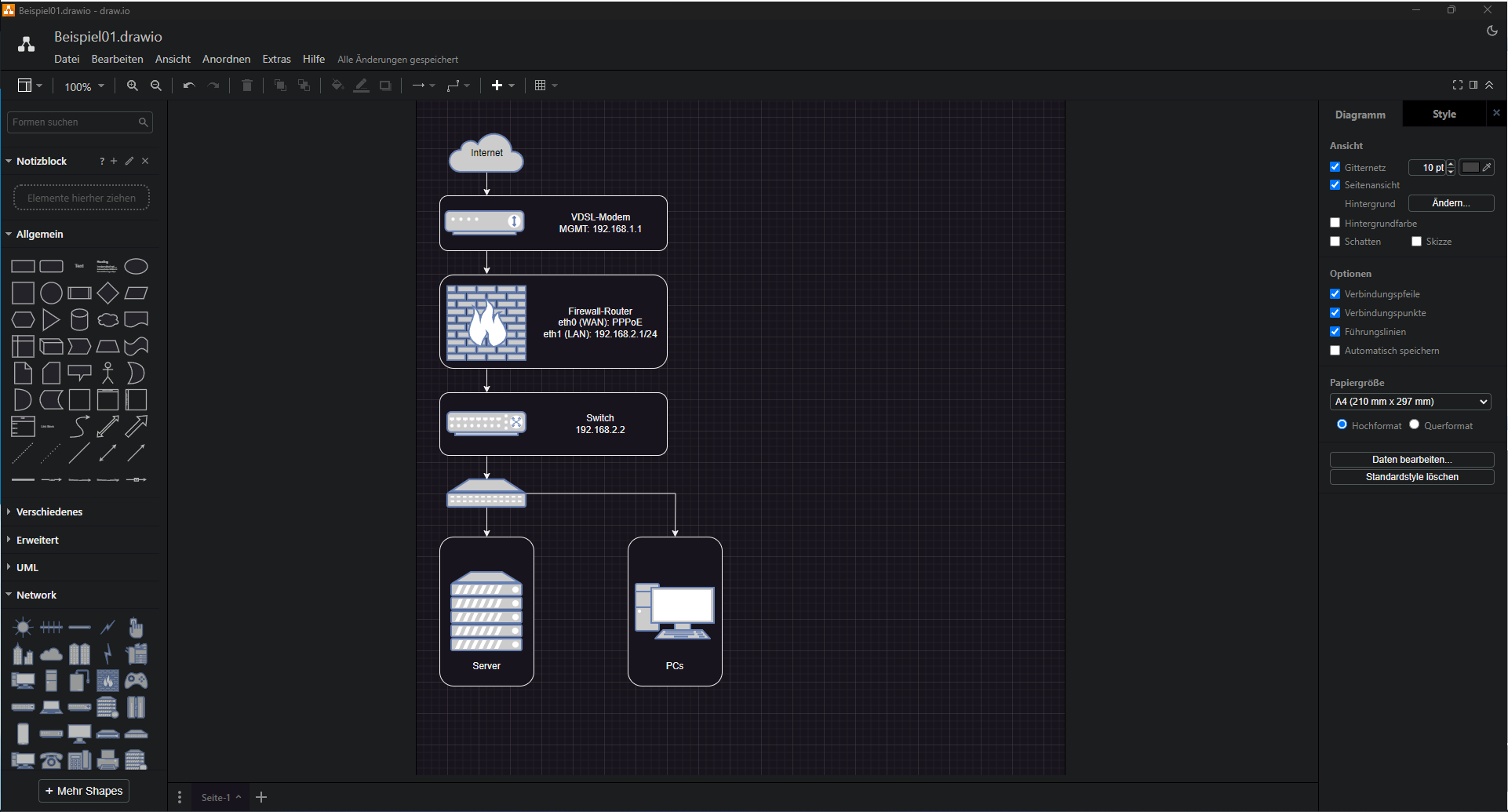

Anschließend kann man nach belieben Symbole, Objekte und mehr hinzufügen und miteinander verbinden. Eine echte Hilfe beim Ausrichten sind die sich automatisch einblendenden Hilfslinien, die Anzeigen ob man z.B. mittig zu einem anderen Objekt oben oder an der Seite ist.

Benötigt man mehr als die Standard-Symbole, können einfach Weitere nach einem Klick auf “+ Mehr Shapes” ausgewählt und hinzugefügt werden:

Fertige Diagramme oder Pläne können in einem eigenen Format und zusätzlich in gängige Grafik-Formaten gespeichert bzw. exportiert werden, dies schließt PDF mit ein.
